Новинка: алюминиевый L-образный кронштейн для крепления солнечных батарей на крыше | Artsign
Особенности дизайна
— Крюк L-образной формы с герметизирующей лентой — наиболее экономичный способ монтажа на плоской крыше.
— Уникальная конструкция позволяет комплектам L-образных кронштейнов для кровли из ясеневой черепицы выдерживать более высокие ветровые нагрузки.
|
Номер режима |
AS-A-A473 |
Название бренда |
ART SIGN |
|
Технические характеристики |
Д51*Ш43*В77,5 мм |
Материал |
Алюминий 6005-Т5 |
|
Приложение |
Солнечное крепление на асфальтовой черепичной крыше |
Упаковка |
Деревянный поддон |
|
Ключевое слово |
Кронштейн для крепления солнечной конструкции на крыше, L-образная опора. |
Сертификат |
ISO/CE/TUV/SGS/AS/NZS/JIS/ASCE7-10 |
|
Служба жизни |
25 лет |
Гарантия качества |
20 лет |

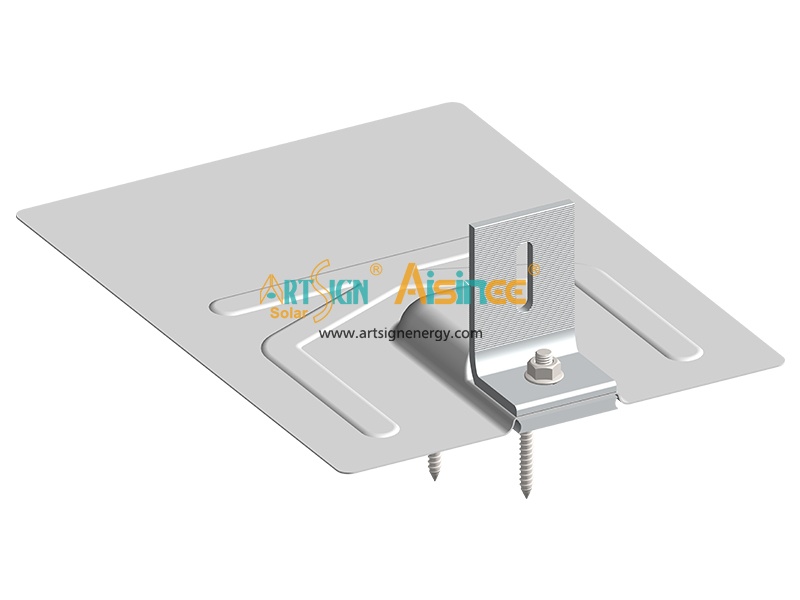

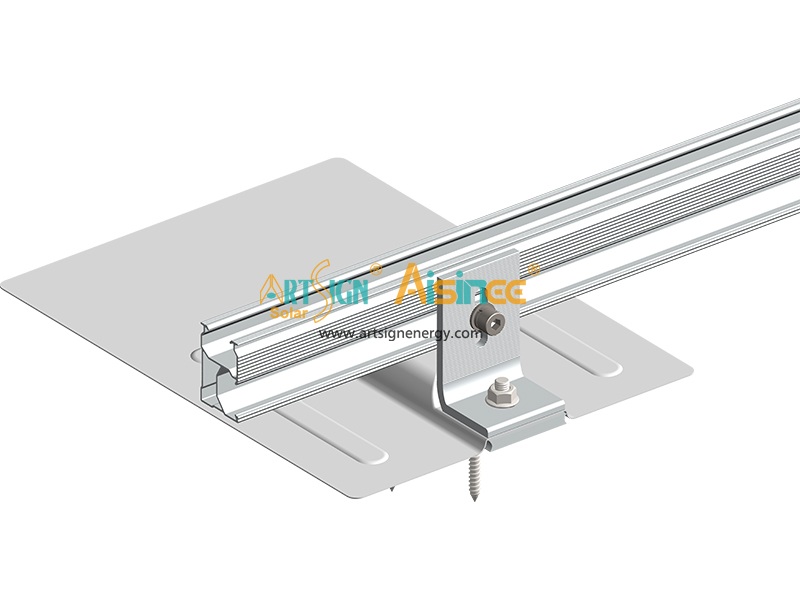

Список компонентов конструкции крепления L-образной опоры на крыше
 |
 |
|

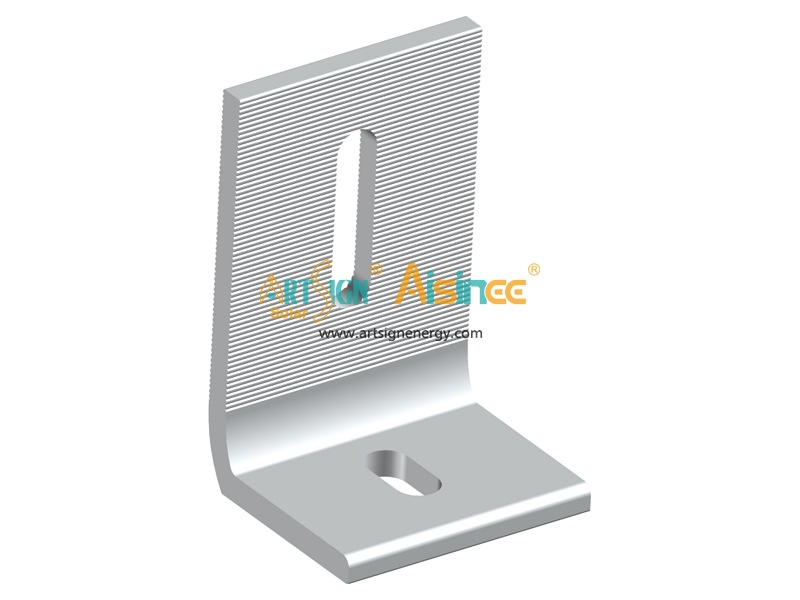

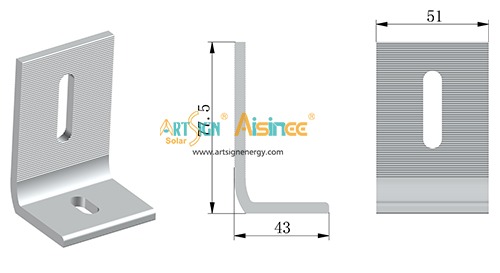

Размер крючка L-образной формы: длина 51 мм, ширина 43 мм, высота 77,5 мм. |

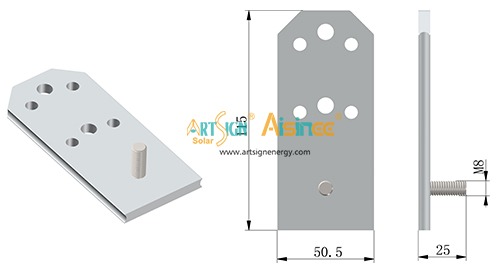

Размер крепежного элемента: длина 115 мм, ширина 50,5 мм. |
 |
 |
|

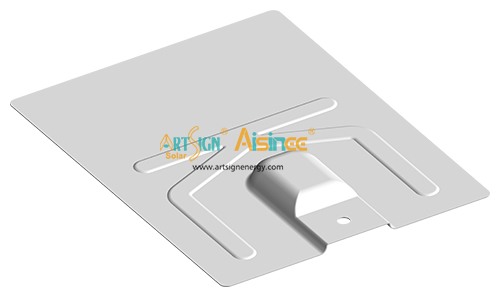

Размеры водонепроницаемого кровельного материала: ширина 228 мм, длина 301 мм. |

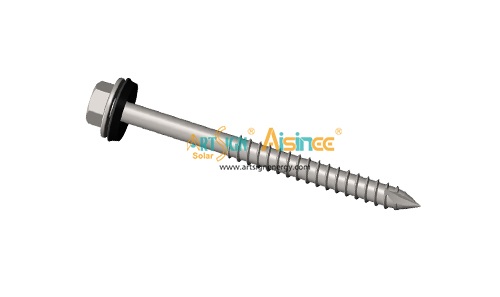

Саморез с нарезанной резьбой. |

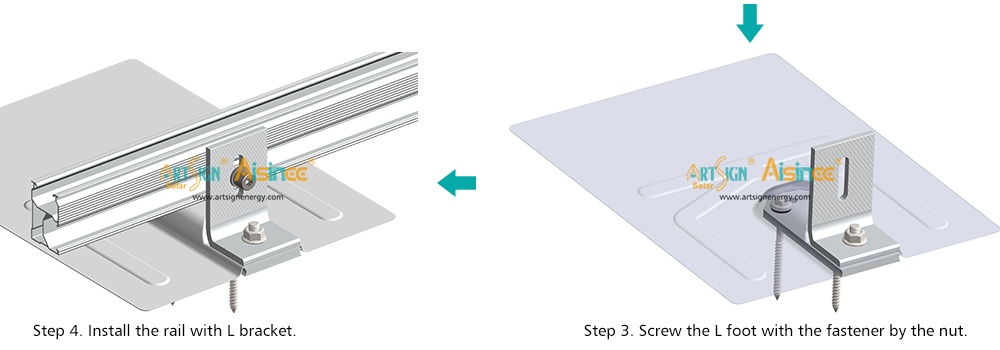

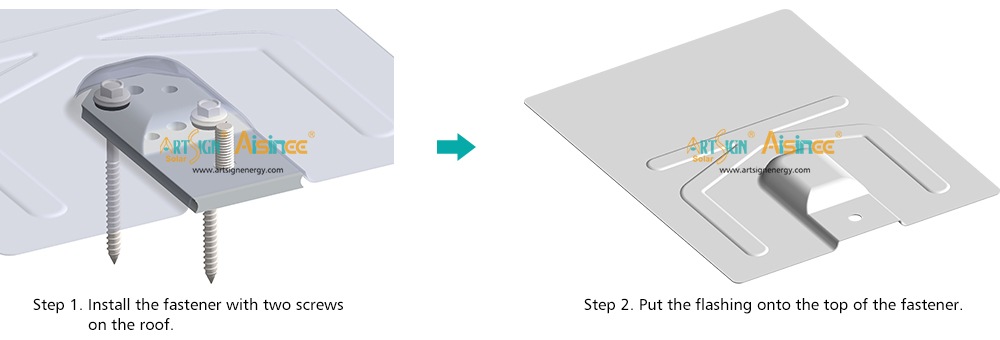

Этапы установки комплектов для крепления солнечных батарей L-образной формы
Нажмите, чтобы увидеть большеL футов.
 |
 |
 |
